200LT ロックタイトガス遮断弁
 |
概要と特徴
200LTシリーズロックタイト手動復帰ガス緊急遮断弁は､燃焼システムへのガス供給配管に取付け,手動開･自動閉止するガス緊急遮断弁です｡ロックタイト緊急遮断弁は､通電が断たれると自動的に閉止します｡
フレームロッド,或いはUV スキャナを使用した火炎監視リレー温度制御器,圧力スイッチ,風圧スイッチ,液面スイッチ等のインターロック装置とロックタイト緊急遮断弁を接続します｡接続端子は駆動-ウジング内にあり､塵境,湿気等から保護されています｡
主な仕様
| 使用温度 | 流体及び周囲 －29℃～＋52℃ ただし、気体は凝固点より高いこと。例えば、水蒸気を含む気体の場合には、0℃以下では氷結して作動しない恐れがあるので、脱湿する必要があります。 |
|
| 最大口径と圧力損失 | 1～２インチ 2-1/2～４インチ |
最大圧力降下：0.20MPa 最大圧力降下：0.14MPa |
| 使用流体 | UL登録：空気、天然ガス、LPGおよび水素 FM認証：天然ガス、LPGおよび製造ガス CGA認証：天然ガスおよびLPG |
|
| 電気 | 電源電圧 | 115/120V、50/60Hz 標準仕様 220V/50Hzおよび240V/60Hz オプション仕様 |
| 保持電流 | 35VA(120V) | |
| 補助スイッチ(2) | 8A、250W、120Vまたは240V | |

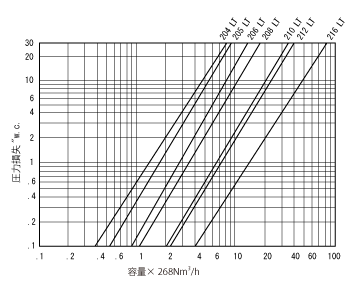

容量
*天然ガス(比重０．６５)、入口圧力0.07MPaでの容量表です。
他の気体では、下記の係数を容量に乗じてください。
ブタン (比重2.0).548
プロパン (比重1.5 ).628
空気 (比重1.0 ).775
